برای اینکه فرایند جوشکاری به بهترین شکل ممکن انجام شود، باید به تجهیزات و ابزارهای لازم آن توجه زیادی شود. سیم جوش جزو موادی است که نقش مهمی در جوشکاری دارد. این مواد انواع مختلفی دارند و هر کدام در جهت خاصی در جوشکاری به کار برده میشوند. در این مطلب قرار است به انواع سیم جوش و کاربرد آنها در جوشکاری بپردازیم و با ویژگیها و خواص هر کدام آشنا شویم.
سیم جوش چیست؟
سیم جوش و الکترود جوشکاری، جزو موادی هستند که به عنوان فیلر یا پرکننده فضاهای خالی در جوشکاری مورد استفاده قرار میگیرند. در حقیقت زمانی که قصد اتصال دو قطعه به وسیله جوشکاری را داشته باشید، برای پر کردن فضای خالی میان آنها به یک سیم جوش مناسب نیاز دارید. این مواد همچون چسب عمل میکنند و با پر کردن فضای خالی، موجب متصل شدن قطعات به هم میشوند. سیم جوشها انواع مختلفی دارند و بسته به نوع فلز، کاربرد و پوششان به دستههای مختلفی قابل تقسیم هستند. در ادامه با این مواد پرکاربرد در صنعت جوشکاری بیشتر آشنا خواهیم شد.

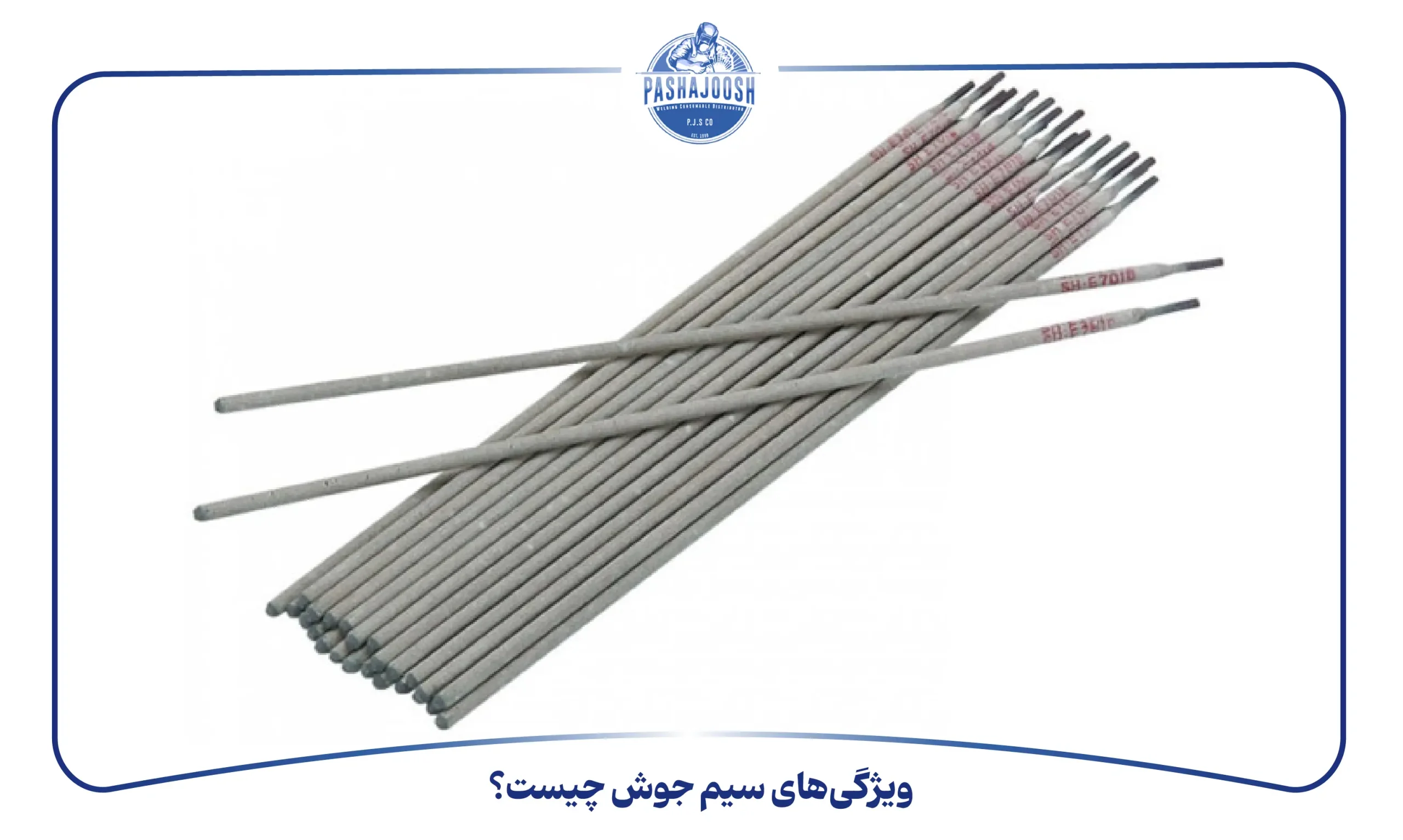

ویژگیهای سیم جوش چیست؟
سیم جوشها همچون بسیاری از مواد دیگر، دارای ویژگیهای به خصوصی هستند. مهمترین ویژگیهای سیم جوش عبارت است از:
- برای قوس الکتریکی پایدار، باید همیشه برای جوشکاری میگ مگ از جریان مستقیم DC استفاده کرد.
- گازی که در فرایند مورد استفاده قرار میگیرد، باعث تغییر انرژی ورودی، ظاهر نهایی درزها، سرعت جوشکاری و پاشش میشود.
- گاز مورد استفاده در روش میگ شامل گازهای آرگون و مخلوط آرگون، هلیوم و اکسیژن است. همچنین در فرایند مگ از مخلوط گاز کربن دی اکسید با آرگون استفاده میشود.
دستهبندی سیم جوشها بر اساس فلزات مورد استفاده
برای اینکه جوشکاری دقیق و با کیفیتی داشته باشیم، نیاز به سیم جوش صحیحی داریم. برای همین باید در جوشکاری میگ، سیم جوش را درست انتخاب کرده و به فلزی که قرار است جوش داده شود توجه داشته باشیم. فلزهای که قرار است مورد جوش قرار بگیرند، تاثیر زیادی در انتخاب سیم جوش دارند. در صورتی که قصد دارید فولادهای ضد زنگ را جوشکاری کرده و به هم جوش دهید، باید به سراغ سیم جوشهایی بروید که از فولاد ضد زنگ برخوردار هستند. برای همین است که سیم جوشها بر اساس فلز مورد استفاده، به انواع مختلفی تقسیم میشوند. مهمترین انواع سیم جوش عبارتند از: سیم جوش فولاد ضد زنگ، سیم جوش فولاد کربن و سیم جوش آلومینیوم.
هر کدام از این سیم جوشها ضخامتهای متفاوتی دارند و باید به ضخامت آنها نیز توجه داشت. در واقع برای انتخاب سیم جوش، علاوه بر نوع فلز، باید به ضخامت سیم جوش نیز دقت شود. ضخامت سیم جوش باید بر اساس اندازه و ضخامت صفحه کاری انتخاب شود. این اندازه را میتوان هنگام خرید سیم جوش، بر روی جدول اطلاعات درج شده مشاهده کرد.

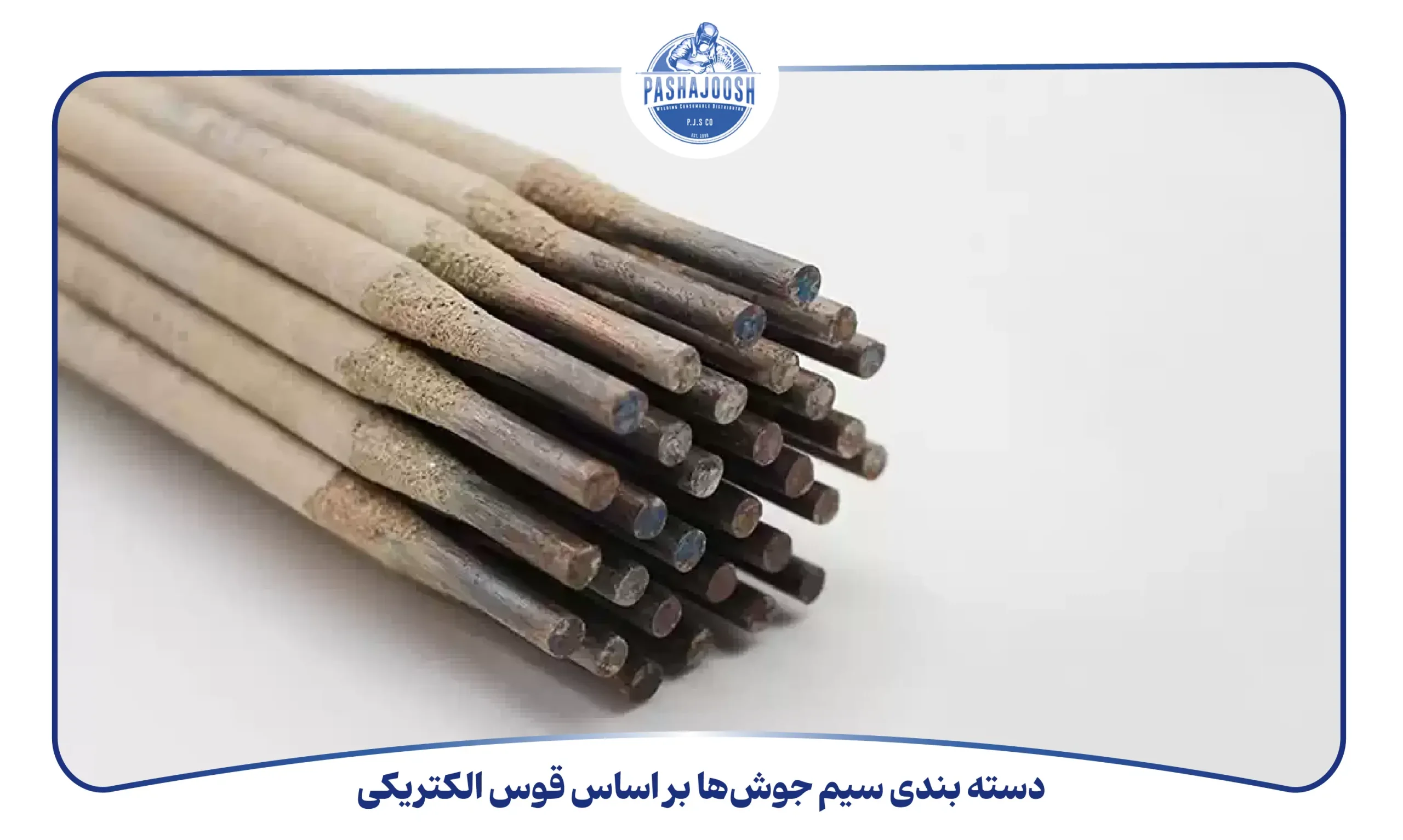

دسته بندی سیم جوشها بر اساس قوس الکتریکی
برای هر پروژه جوشکاری باید سیم جوش مناسبی را با توجه به خصوصیات مکانیکی، رفتار قوس و … انتخاب کرد. در اینجا به سه دسته از انواع سیم جوش بر اساس قوس الکتریکی محافظت شده با گاز اشاره میکنیم. برای انتخاب این سیم جوشها میتوانید به میزان بودجه، بهرهوری و کیفیت مورد نیاز خود توجه داشته باشید.
سیم جوش GMAW – قوس فلزی با گاز جامد
سیم جوش GMAW کامپوزیت (با هسته سیم)
سیم جوش FCAW – قوس الکتریکی با هسته فلوکس (توپودری حفاظت شده با گاز)
مقایسه انواع سیم جوش در یک نگاه
ویژگی | سیم جوش فولاد کربنی | سیم جوش فولاد ضد زنگ | FCAW سیم جوش | MIG سیم جوش |
---|---|---|---|---|
نوع جوش | جوشکاری فولاد کربنی | جوشکاری فولاد ضد زنگ | جوشکاری قوس الکتریکی با هسته فلوکس | جوشکاری قوس فلز با گاز (GMAW) |
گاز محافظ | گاز کربن دیاکسید یا مخلوط گاز | گاز آرگون یا مخلوط گاز | نیاز به گاز محافظ، ولی هسته فلوکس عملکرد محافظ را دارد | گاز محافظ (آرگون/هلیوم) |
تمیزکاری بعد از جوش | تمیزکاری کم | تمیزکاری کم | نیاز به تمیزکاری زیاد | حداقل تمیزکاری |
استفاده در محیطهای کثیف | غیر مناسب | غیر مناسب | مناسب برای محیطهای کثیف | غیر مناسب |
کاربرد مناسب | جوشکاری قطعات با استحکام متوسط و ضخامتهای مختلف | جوشکاری در شرایط خورنده و دمای بالا | جوشکاری در موقعیتهای دشوار و شرایط سخت | جوشکاری فلزات غیرآهنی و فولادهای کمکربن |
آشنایی با سیم جوش GMAW
جوشکاری میگ (MIG) که با نام جوشکاری GMAW شناخته میشود، جوشکاری قوس الکتریکی فلز گاز است. در این فرایند جوشکاری، فرد جوشکار قادر است تا فلزات غیر آهنی را به هم جوش دهد. دلیل نامگذاری این جوشکاری به قوس الکتریکی فلز گاز، این است که در آن یک فیلر سیمی به صورت مداوم مصرف میشود. همچنین در این عملیات یک مخزن گاز بیاثر وجود دارد که این گاز باعث ایجاد یک پوشش در اطراف محل جوشکاری میشود. گاز موجود، برای جلوگیری از تاثیرات عوامل خارجی استفاده شده و باعث حفظ شرایط درست جوشکاری در حین عمل و پس از آن میشود.
در روش GMAW، به سیم جوش جامد (سیم جامد) و یا سیم کامپوزیت نیاز است. برخی به فیلرهای GMAW، الکترودهای سیم جامد میگویند. در این روش خصوصیات سیم و نوع گاز محافظ، در استحکام رسوب جوش و خصوصیات مکانیکی آن تاثیر دارند. مزیتی که GMAW دارد این است که رسوب جوش در آن بدون سرباره بوده و میتوان با تمرین کمی در آن به تبحر رسید. همین عامل سبب افزایش راندمان و سرعت در جوشکاری میشود. به دلیل همین ویژگیها، بیشتر سازندگان روش GMAW را ترجیح میدهند.
انواع سیم جوش GMAW و نحوه خرید آنها
سیم جوشهای GMAW دارای انواع مختلفی هستند و هر کدام از آنها از سطوح مختلفی از دیاکسیدکنندهها برخوردار هستند. از این میان، سیم جوش بسیار اکسید شده، قابلیت تحمل نور به میزان متوسط را دارد. بهتر است برای این پروژهها به سراغ سیم ER70S-6 بروید. این سیم جوش از سطح سیلیکون و منگنز بالاتری نسبت به ER70S-3 برخوردار است. به جز این موارد، میتوانید از سیم جوش میانی یعنی ER70S-4 نیز استفاده کنید. این سیم حد متوسط بوده و برای پروژههایی که به دی اکسید کننده بیشتر نسبت به ER70S-4 و کمتر نسبت به ER70S-6 نیاز باشد، مورد استفاده قرار میگیرد. نکتهای که در خرید سیم جوش GMAW باید به آن توجه داشته باشید، این است که حتما آن را از تولیدکننده معتبر خریداری نمایید. تولیدکنندگان معتبر این سیم جوشها را دقیقا با همان مواد سازنده شیمیایی و قطر و اندازه مورد نیاز به فروش میرسانند. برای مثال برخی از سیم جوشهای وارداتی ER70S-6 با اینکه دارای برچسب هستند، اما استاندارد نبوده و در طبقه SG2ها قرار میگیرند. خرید این سیم جوشها باعث میشود تا با برنامه و پروژه شما سازگاری نداشته باشد و سطح کار شما افت پیدا کند.
نکاتی که بهتر است راجع به سیم جامد GMAW بدانید
- ویژگیهای مکانیکی: مقاومت رسوب جوش با این سیم، محدود به استحکام الکترود است. در صورتی که ماده پایه استحکام بالا داشته و کم آلیاژ باشد، پیدا کردن یک سیم GMAW استیل جامد که پاسخگوی نیازهای اولیه باشد دشوار است.
- جوشکاری خارج از موقعیت: سیم جامد GMAW قابلیت استفاده برای جوشکاری خارج از موقعیت با روش قوس کوتاه (بر روی مواد نازک) را دارد.
- عملیات بعد از جوشکاری: ممکن است در حالات خاصی چون قوس کوتاه، پاشیدگیهایی رخ دهد که نیاز به پاکسازی بعد از علمیات جوشکاری داشته باشد. جزایر سیلیکونی را میتوان در حین فرایند جوشکاری GMAW پاک کرده و به خوبی از بین برد. اما ناگفته نماند که سیم جامد GMAW، به طور کلی یک فرایند تمیز است و به حداقل پاکسازی بعد از جوشکاری نیاز دارد.

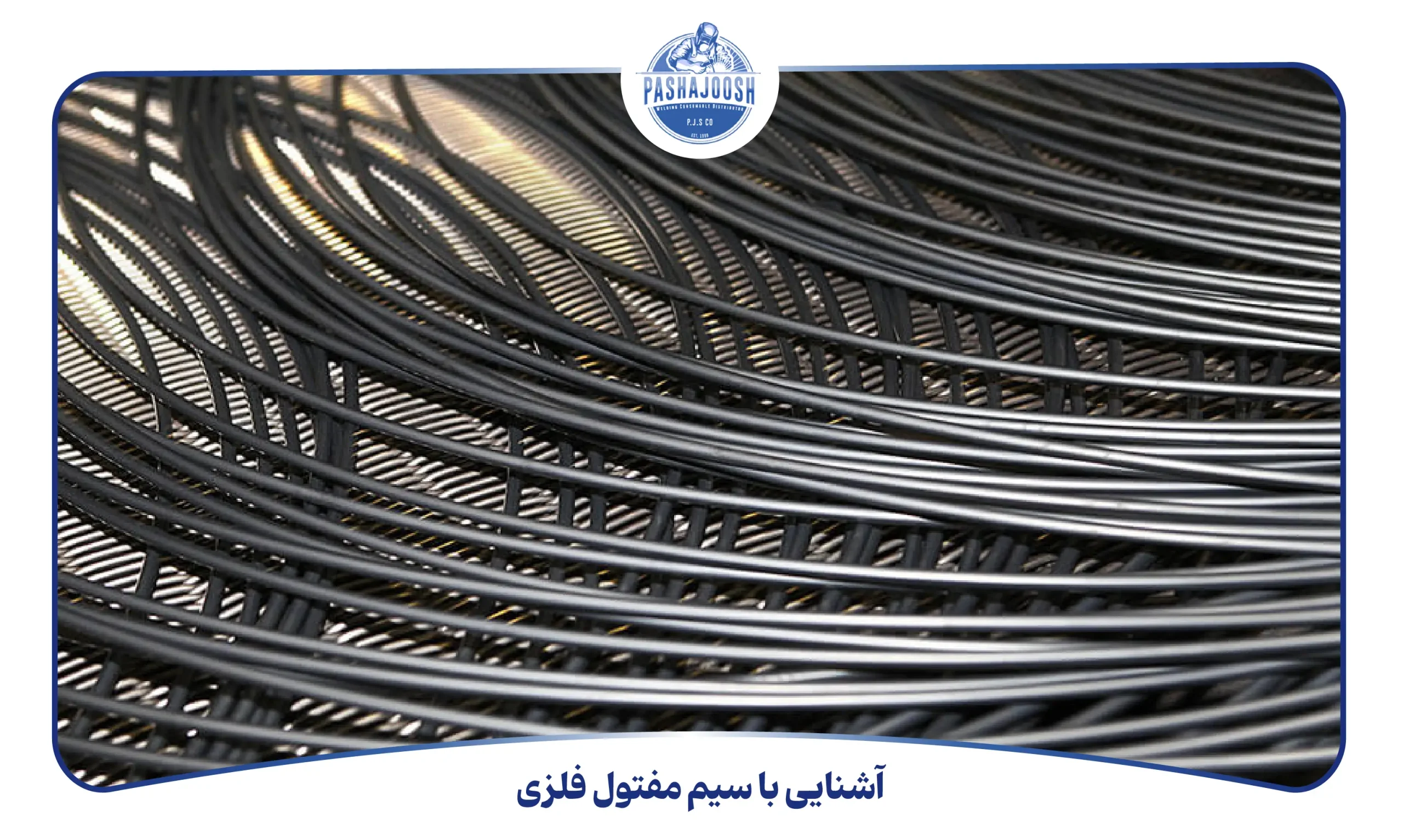

آشنایی با سیم مفتول فلزی
سیمهای هسته فلز، به شکل لوله هستند و در هسته آنها اجزای فلزی وجود دارد. این سیمها همچون سیم جامد GMAW، جوش بدون سرباره تولید کرده و نیاز به تمیزکاری کمی دارند؛ و یا ممکن است اصلا نیازی به تمیزکاری پیدا نکنند. این سیمها از نظر ویژگیهای عملکری مشابه سیم جامد GMAW هستند و قبلا به عنوان سیم جوش توپودری در نظر گرفته میشدند. در حال حاضر سیم مفتول فلزی، به عنوان الکترود کامپوزیت GMAW دستهبندی میشود.
خصوصیات و نکات قابل توجه سیم مفتول فلزی – GMAW کامپوزیت
- سرعت حرکت: از نظر سرعت حرکتی، سیم هسته فلزی بسیار ایدهآل است. این سیم از حداقل پاشش سطح جوش برخوردار است و به پاکسازی کمی بعد از جوشکاری نیاز دارد. برای همین استفاده از سیم هسته فلزی، باعث افزایش بهرهوری و راندمان میشود.
- جوشکاری خارج از موقعیت: به طور کلی سیم هسته فلزی برای جوشکاری خارج از موقعیت استفاده نمیشود؛ مگر در حالت عمودی رو به پایین. با این حال میتوان در شرایطی در آمپراژهای پایین و در مدهای کاری قوس کوتاه از آن استفاده کرد.
- عملیات پس از جوشکاری: سیم هسته فلزی پاشش کمی دارد و نیاز به پاکسازی زیادی بعد از عملیات ندارد؛ اما ممکن است گاهی نیاز به تمیزکاری نواحی سیلیکونی قبل از رنگآمیزی و یا قبل از روکش فلز پایه داشته باشید.
- خصوصیات مکانیکی: برای رسیدن به خواص مکانیکی مورد نظر، میتوان اجزای فلزی کم آلیاژ را به هسته اضافه کرد. امکان افزودن اجزا به هسته باعث شده تا تولید سیمهای هسته فلزی نسبت به سیمهای جامد راحتتر باشد.
آشنایی با سیم FCAW – حفافظت شده با گاز
این سیمها در هسته خود از مواد پودری برخوردارند و دارای دی اکسید کننده نیز میباشند. به دلیل خصوصیاتی که این سیمها دارند، برای جوشکاری خارج از موقعیت و در موقعیت قابل استفاده و موجود هستند. برای جوشکاری خارج از موقعیت با رسوب زیاد، از سیم FCAW قطر کوچک 0.035 الی 116 اینچ استفاده کنید. از جمله این موارد میتوان به AWS E71T-1 و E71T-12 اشاره کرد. سیم FCAW مقاومت زیادی در جوشکاری فلز پایه کثیف دارد و یک لایه اضافی جهت حفاظت از جوی ارائه میدهد. تفاوتی که سیم FCAW با دو سیم قبلی دارد این است که به دلیل ایجاد سرباره روی جوش، نیاز به تمیزکاری بیشتری بعد از عملیات جوشکاری دارد.
ویژگیهای سیم جوش مناسب برای جوشکاریهای پیچیده
برای انجام جوشکاریهای پیچیده و دقیقتر، هنگام انتخاب سیم جوش مناسب علاوه بر نوع فلز و ضخامت آن، باید به ویژگیهای خاص دیگری مانند مقاومت در برابر خوردگی، قابلیت هدایت حرارت و استحکام بالای جوش توجه داشت.
در پروژههای پیچیده؛ مانند جوشکاری در صنایع خودروسازی، نفت و گاز، استفاده از سیم جوشهای پیشرفته با ویژگیهای خاص از جمله استحکام بالا و مقاومت در برابر تنشهای حرارتی امری ضروری است.

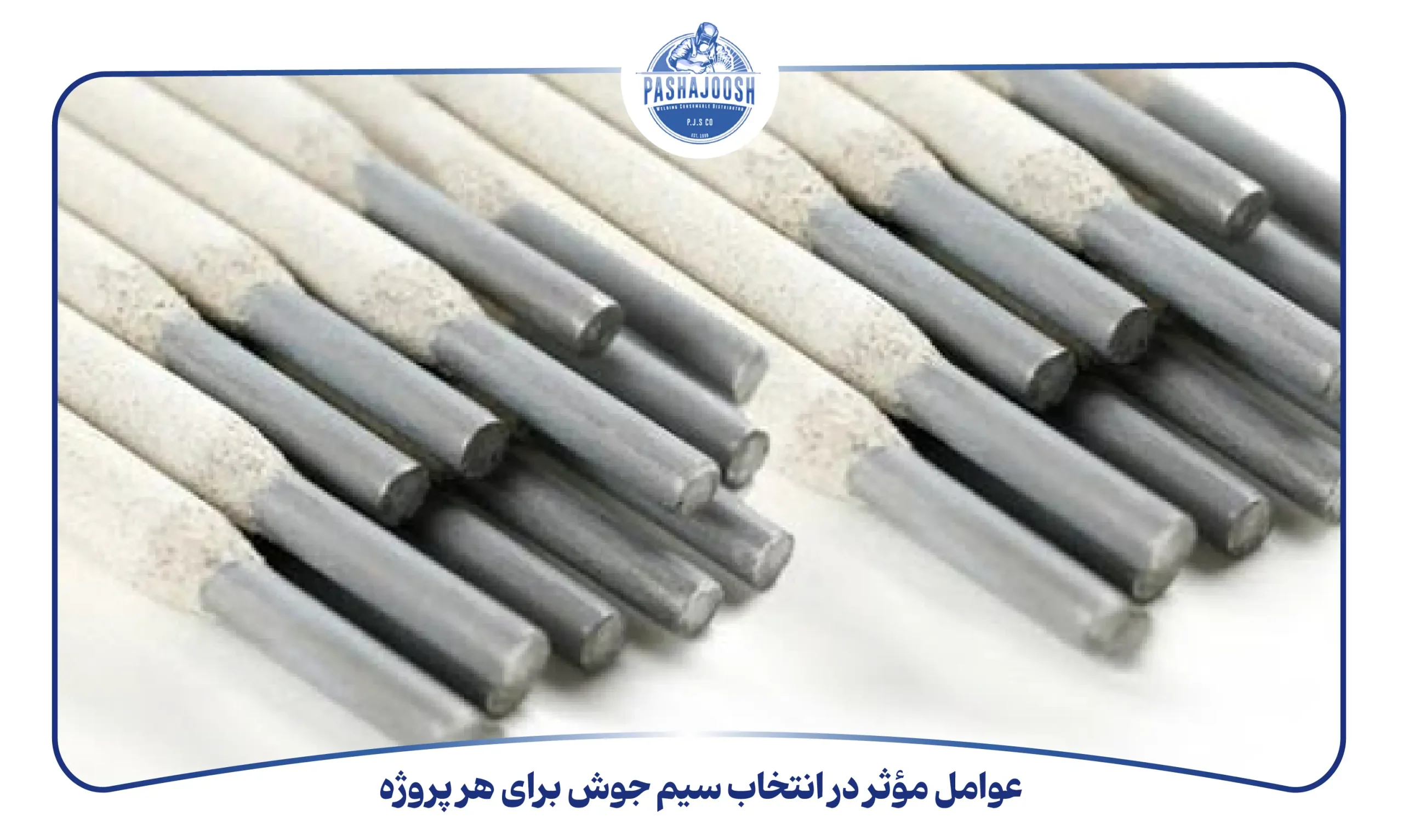

عوامل مؤثر در انتخاب سیم جوش برای هر پروژه
- نوع فرایند جوشکاری: جوشکاری با قوس الکتریکی (MIG) یا جوشکاری با قوس فلوکس (FCAW) تفاوتهایی در انتخاب سیم جوش دارند. سیم جوشهایی که برای هر یک از این روشها انتخاب میشوند، میبایست با توجه به ویژگیهای خاص آنها مانند میزان پاشش یا نیاز به تمیزکاری بعد از جوشکاری، انتخاب شوند.
- شرایط محیطی: شرایط محیطی مانند دما، رطوبت و فشار میتوانند بر کیفیت جوش تأثیر بگذارند. برای مثال، در محیطهای مرطوب و سرد، باید سیمهای جوش با خاصیت مقاومتر در برابر خوردگی و فرسایش انتخاب شوند.
- آلیاژ فلزات پایه: نوع آلیاژ فلزات پایه در انتخاب سیم جوش تأثیر زیادی دارد. فلزات با آلیاژهای خاص، نیاز به سیمهای جوش ویژه و مقاوم دارند تا بهترین نتیجه جوشکاری حاصل شود.
- ضخامت قطعات: ضخامت قطعات جوشکاری شده نیز تعیین کننده نوع سیم جوش است. برای جوشکاری قطعات ضخیمتر، سیم جوش با قطر بیشتر و قدرت جوش بالاتر نیاز است.
- نوع پوشش گاز محافظ: گاز محافظ نقش بسیار مهمی در حفاظت از محل جوش در برابر آلودگیها و تأثیرات محیطی دارد. گازهایی مانند آرگون، هلیوم و مخلوط گازها میتوانند کیفیت جوش را بهبود بخشند. برای مثال، در جوشکاری MIG، استفاده از گاز آرگون باعث کاهش پاشش و کیفیت بالاتر جوش میشود.
جمع بندی
همانطور که متوجه شدید سیم جوشها و الکترودها هر کدام با مشخصات خاصی تولید میشوند و در شرایط و موقعیتهای متفاوتی به کار برده میشوند.
برای همین بهتر است از میان این سیمها، به دنبال سیمی باشید که از عملکرد قوسی بهتری برخوردار است و خواص شیمیایی ثابتی دارد.
انتخاب سیم جوش مناسب برای هر پروژه جوشکاری، یکی از مهمترین عوامل در تعیین کیفیت نهایی جوش است.
سیمهای جوش در انواع مختلف و با ویژگیهای متنوع تولید میشوند و بسته به نوع فلز، روش جوشکاری، ضخامت قطعات و شرایط محیطی باید انتخاب شوند.
با انتخاب درست سیم جوش و توجه به ویژگیهایی مانند استحکام، مقاومت در برابر خوردگی و نیاز به تمیزکاری بعد از جوشکاری، میتوانید جوشهای با کیفیت بالا و مقاوم به دست آورید.
در نهایت، همیشه باید از سیمهای جوش باکیفیت و از تولیدکنندگان معتبر استفاده کنید تا از عملکرد بهینه در طول فرایند جوشکاری و پس از آن اطمینان حاصل نمایید.
با رعایت این نکات، میتوانید به نتایج عالی در پروژههای جوشکاری خود دست یابید و کیفیت کار را ارتقا دهید.
سؤالات متداول (FAQ) درباره انواع سیم جوش
- سیم جوش چیست و چه کاربردهایی دارد؟
سیم جوش مادهای است که در فرایند جوشکاری برای اتصال دو قطعه فلزی به هم استفاده میشود. این سیمها بهعنوان فیلر عمل کرده و فضای خالی بین قطعات را پر میکنند تا اتصال قوی و دائمی بهوجود آید. سیم جوشها بسته به نوع فلزات و روش جوشکاری، انواع مختلفی دارند.
- چطور سیم جوش مناسب برای پروژه خود را انتخاب کنم؟
انتخاب سیم جوش بستگی به نوع فلز، ضخامت قطعات و روش جوشکاری دارد. برای مثال، برای جوشکاری فولاد ضد زنگ باید از سیم جوش مخصوص فولاد ضد زنگ استفاده کنید. همچنین نوع پوشش گاز، ویژگیهای شیمیایی سیم و ضخامت آن از دیگر عوامل موثر در انتخاب سیم جوش مناسب است.
- سیم جوش MIG چیست و چه ویژگیهایی دارد؟
سیم جوش MIG (GMAW) یا جوشکاری قوس فلز با گاز، برای جوشکاری فلزات غیر آهنی استفاده میشود. این سیمها بهطور مداوم مصرف میشوند و در یک محیط محافظ گازی بهکار میروند تا از تاثیرات عوامل خارجی جلوگیری شود. این سیمها بهویژه برای جوشکاری دقیق و سریع مورد استفاده قرار میگیرند.
- آیا استفاده از سیم جوش FCAW برای جوشکاری در موقعیتهای دشوار مناسب است؟
بله، سیم جوش FCAW (جوشکاری قوس الکتریکی با هسته فلوکس) بهویژه برای جوشکاری در موقعیتهای دشوار و خارج از موقعیتهای دسترسی مناسب است. این سیمها به دلیل ساختار خاص خود، برای جوشکاری در محیطهای کثیف و شرایط سخت کاربرد زیادی دارند.
- چه تفاوتی بین سیم جوشهای گاز محافظ و سیمهای جوش بدون گاز محافظ وجود دارد؟
سیمهای جوش گاز محافظ مانند سیمهای MIG در یک محیط گازی خاص بهکار میروند تا از تاثیرات منفی محیط مانند آلودگی هوا و رطوبت جلوگیری کنند. در حالی که سیمهای جوش بدون گاز محافظ (مانند سیم FCAW) بهطور معمول برای جوشکاری در محیطهای کثیف و یا بدون نیاز به حفاظت گازی استفاده میشوند.
