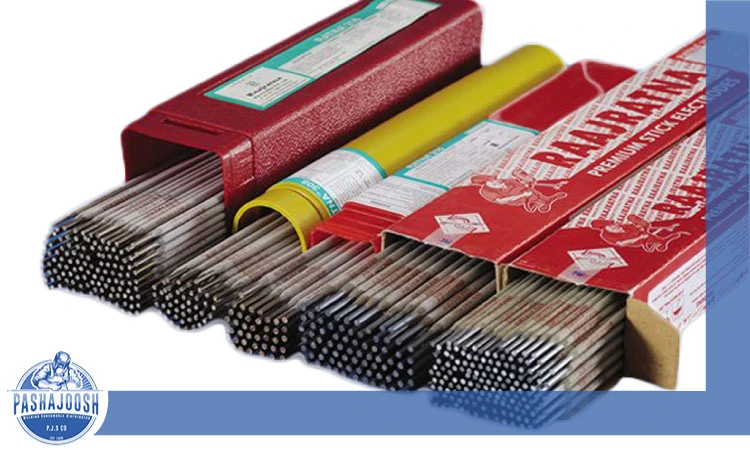

مدل های مختلف الکترود جوشکاری، اسم گذاری الکترودهای جوشکاری، ساختمان الکترود جوشکاری
الکترود جوشکاری مفتولی فلزی بوده که دورتادورآن را پوشش فلاکس (Flux Coating) محاصره کرده است. قطر مغزی معیار محاسبه قطر الکترود می باشد.روکش الکترود جوشکاری بیشتر از آهک، سلولز، اکسید سدیم، خاک رس، آزبست ساخته می شود.از این الکترود برای پرنمودن فضای اتصال بین دو نقطه ای که جوشکاری می کنند استفاده می شود.
محافظ فلاکس الکترودهای جوشکاری
محافظ فلاکس الکترود کمک شایانی به ثبات قوس الکتریکی در فرآیند جوشکاری کرده، ضمنا علاوه بر این که به جای عایق ب منظور ایجاد گاز محافظ (Gaseous shield) و شکل گیری سرباره (slag) شناور روی سطح جوش جهت زیادترشدن زمان خنک شدن جوش استفاده می شود.
الکترودهای جوشکاری از نظر جنس مفتول:
الکترود با مفتول فولاد زنگ نزن
الکترو به همراه مفتول فولاد کم کربن
الکترود به همراه مفتول نیکلی
الکترود جوشکاری از لحاظ محافظ فلاکس:
الکترود جوشکاری به همراه محافظ قلیایی
الکترود رتیلی
الکترود جوشکاری رتیلی همراه پودر آهن
الکترو سلولزی
الکترود جوشکاری همراه محافظ متوسط
الکترود جوشکاری همراه پوشش ضخیم
الکترود جوشکاری همراه پوشش بسیار ضخیم
انواع مختلف الکترود جوشکاری از لحاظ تهیه
الکترود انجماد سریع Fast freezing Electrode))
الکترودهای جوشکاری انجماد سریع سه ویژگی اصلی دارند:علاوه بر ایجاد قوس قوی،سبب تولید مقدار اندکی سرباره در جوشکاریمی شوند و شرایط را برای استفاده در کلیه موقعیت های جوشکاری دارند. کدهای E6010 و E011 در طبقه بندی الکترودهای انجماد سریع قرار دارند.
الکترود انجماد پر شده (Fill Freeze Electrde)
این الکترودها از فلاکسی سنگینی برخوردار می باشد و علاوه بر خارج کردن سرباره، می تواند دانه هایی که ترکیب یکنواختی دارند را تولید کند.کدهای E6012 ، E6013، ۴E601 در طبقه بندی الکترودهای انجماد پرشده قرار دارد.
الکترود چسبان سریع(Fast Fit Electrode)
این الکترودها از محافظ فلاکس خیلی سنگین تشکیل شده اند که روی سیم و نرخ رسوب گذاری خیلی سریع می باشند.کدهای E6027، E6028دو دسته از کاربردی ترین الکترودها می باشند.
الکترود کم هیدروژنLow Hydrogen Electrode))
فلاکس در این الکترودها به مقدار کمی بوده و برای فولادهای پر کربن از آن بهره می گیرند.E7018، E7028 از این قبیل الکترود می باشند.
ارتباط ضخامت الکترود جوشکاری با آمپراژ:
در بیشتر موارد هر مقدار هم قطعه کار ضخیم تر بوده، جریان و آمپراژی که احتیاج داریم بیشتر بوده و ضخامت الکترود جوشکاری هم بیشتر می شود. کاتالوگ سازنده اطلاعات مفیدی را در مورد گزینش الکترود مناسب و تنظیمات دستگاه جوش در اختیارتان می گذارد.
اسم گذاری الکترودها در استاندارد: A.W.S
این کلمه کوتاه شده ی American Welding Society می باشد. که به معنی جامعه جوشکاران آمریکا می باشد. به همین دلیل طبقه بندی الکترودهای جوشکاری را طبق استاندارد NGO انجام می دهند.چرا که استانداردی بین المللی بوده بوده و در بیشتر کشورها خصوصا کشور ما ملاکی برای شناسایی الکترودهاست.
E حرف پیش از یک عدد ۴ یا ۵ رقمی EXXXXX است.این روش در جوشکاری با قوس الکتریکی کاربرد دارد.در صورتی که جوشکاری به روش گاز صورت گیرد، کلمه Eرا به کار نمی گیریم.حرف RG جایگزین می شود.
دو، سه رقم عدد ۴ یا ۵ رقمی پس از حرف E نمایانگر مقاومت کششی جوش است. برای نمونه E1OOXX، E60XX، که K.S.I یا P.S.I60000 وk.s.100و k.s.i 100 یا ۱۰۰۰۰ که نمایانگر استحکام کششی جوش می باشد.امکان دارد طبق Welded As یا تنش زدایی شده (Stress Relieved)گفته شده است که این مورد توسط دستورالعمل سازنده نمایانگر می شود.
عدد دوم از راست نشان دهنده ی موقعیت جوشکاری است که الکترود برای آن طراحی شده است.
Exx1x: 1 به معنی این است که جوشکاری در تمام مواقع کاربرد دارد.All Position
EXX2X منظور از دو، کاربرد الکترود جوشکاری برای Flat و Horizontal است.
EXX3X: این گزینه بیانگر کاربرد الکترود جوشکاری برای حالت Flat است.
EXX4X: بیانگ کاربرد الکترود در تمام حالات وv-down
برای مثال در الکترودها داریم:
E 6010
E: جریان برق
۶۰: کشش گرده جوش براساس پاوند بر اینچ مربع
۱: حالت های متنوع جوشکاری
۰: گونه جریان
اولین علامت
در شانه های الکترود بالا E بیانگر الکترودهای مورد استفاده برای جوشکاری با برق بوده.برخی از الکترودها حفاظ دارند که در جوشکاری به همراه اسیاتیلن از آنها استفاده می شود.همچون FC18
دومین نشانه
عدد ۶ و ۰ بیانگر فشار کشش گرده جوش براساس پاوند بر اینچ مربع می باشد.میبایست آن را در ۱۰۰۰ ضرب کنیم. فشار کشش کشش گرده جوش ۶۰۰۰۰ پاوند بر اینچ مربع می باشد.
سومین نشانه
حالت های جوش معلوم می کند کههمواره این نشانه ۱یا ۲ یا ۳ است. ضمنا الکترودهایی که علامت سومشان ۱ می باشد. در همه حالت های جوشکاری می توانیم از آنها استفاده کنیم.الکترودهایی که علامت سومشان ۲می باشد، در شرایطی که سطحی و افقی باشد، قرار می گیرد. آنهایی که نشانه سومشان ۳ می باشد، فقط در حالت های افقی به کار می روند.
چهارمین نشانه
ویژگی های ظاهری گرده جوش و نوع جریان را آشکار می سازد.این نشانه ها از ۰ شروع می شود و به ۶ ختم می شود.
در صورتی که نشانه چهارم یا آخر صفر بوده باشد. موارد استفاده این الکترودها فقط با جریان مستقیم یا DC و همراه قطب معکوس بوده، نفوذ این جوشکاری زیاد بوده و شمایل مهره های جوش آن تخت بوده و درجه سختی گرده جوش نسبتا بالاست.
اگر نشانه چهارم یک باشد، موارد استفاده این الکترود با AC ، DC می باشد. شمایل ظاهری جوش این الکترود صاف بود و در شکافها و درزها مقداری مقعر می باشد.همچنین درجه جوش اندکی زیادتر از گرده اول می باشد.منظور AC است، جریان متناوب DCبوده، همچنین جریان مسیتقیم نیز می باشد.
در صورتی که نشانه چهار ۲ باشد، موارد استفاده الکترود با DC، AC است.نفوذ جوش متوسط و درجه سختی جوش مقداری کمتر از دو دسته قبل م باشد.شمایل ظاهری آن محدب می باشد.
در صورتی که نشانه چهارم ۳ باشد، می توان این الکترود را با جریان ACمتناوب یا جریان مستقیم به کار گرفت.درجه سختی گرده جوش این الکترود از دو گروه اول و دوم کمتر است و از گرد سوم مقداری بیشتر می باشد.از قوس الکتریکی خیلی آرام و نفوذ اندک برخوردار بوده و ظاهر مهره های آن در درزهای شکل به صورت محدب است.
در صورتی که نشانه چهارم ۴ باشد، الکترود را می توانیم با جریان های AC،DC استفاده کنیم.
موارد استفاده از الکترودهای جوشکاری برای شکافهای عمیق یا در جایی که چندین گرده جوش به روی هم الزامی است، می باشد.
در صورتی که علامت آخر ۵ بوده باشد، بیانگر این است که تنها جریان DC استفاده می شود.موارد استفاده آن شکافهای باز و میق بوده، درجه سختی جوش این الکترود کم بوده و از قوس الکتریکی آرامی برخوردار می باشد. محافظ شیمیایی آن از محافظ های الکترودی بازی است.
در صورتی که علامت آخر ۶ بود، ویزگی های آن مانند گروه ۶ می باشد.تنها فرق آن این است که با جریان AC استاده می شود.
الکترودهای کاربردی
۶۰۱۳ با نام الکترودهای جوشکاری همه کاره، الکترودهایی که در بیشتر کارهای آهنگری استفاده می شود.
۷۰۱۸ الکترود جوشکاری قلیایی است که بسیار حساس به رطوبت است، قبل از استفاده باید پیش گرمایش بشود، این الکترود در کشتی سازی و لوله هایی که فشار بالایی دارند استفاده می شود.
۶۰۱۰ الکترود جوشکاری با قوس نفوذی که در لوله های با فشار بالا و مخزن های تخت مورد استفاده قرار می گیرد.
قطر الکترود جوشکاری
۲٫۵ کوچکترین سایز الکترود جوشکاری است که عمدتا با آمپر ۶۰ تا ۹۰ جوشکاری شده و برای جوش لوله گاز و آب خانگی (فشار پایین) و جوشکاری آهن های ۲و ۳ میلی متر مورد استفاده قرار می گیرد.
۳٫۲۵ در بازار الکترود ۳ شناخته شده و برای فلزات ۵mm به بالا مورد استفاده قرار می گیرد.ضمنا آمپر مورد نیلز نیز روی جعبه الکترود درج شده است.
الکترودهای جوشکاری ۴ و ۵ استفاده های خاصی از قبیل اسکلت ساختمان دارند.
